Filtros activos de línea · Filtro activo de línea online en áreas de alta exposición

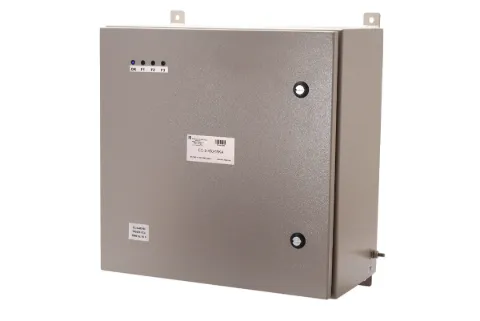

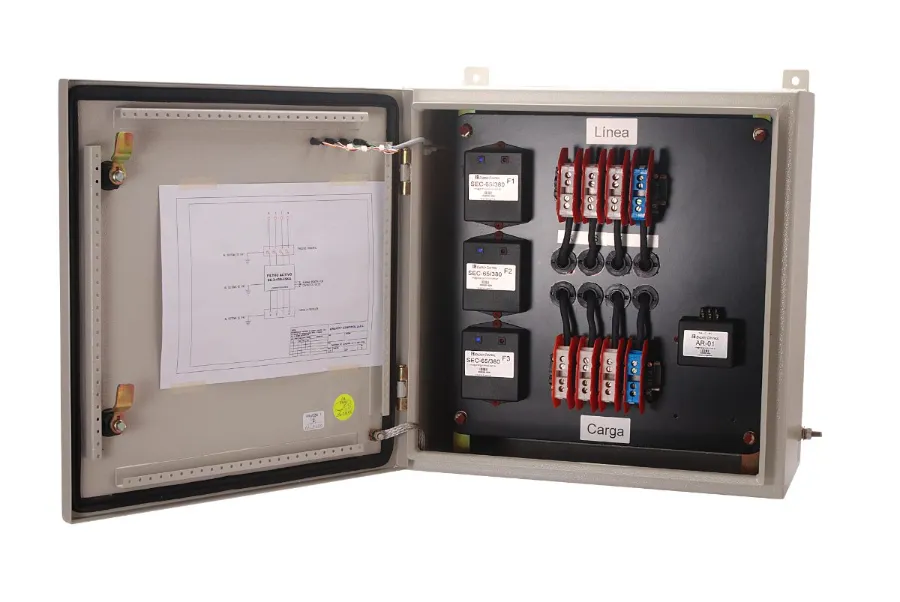

EC-3 Series trifásico
Los dispositivos de protección con filtro activo EC-Series trifásicos, con seguimiento activo, proveen una eficaz protección contra transitorios, spikes y ruido en las líneas de alimentación eléctrica, tanto en Modo Normal como en Modo Común. Los filtros activos monitorean permanentemente la forma de onda respondiendo instantáneamente a la detección de transitorios. Actúan como protectores primarios y secundarios cubriendo las categorías A, B y C según IEEE C62.41.
- Corriente de descarga por fase
- 100 KA
- Corriente de carga
- 30 – 250 A
- Reducción de transitorios hasta 50 MHz
- 50 dB
- Tiempo de respuesta
- <2 ns
- Garantía 10 años
- Bureau Veritas BVA 412
- IEC 60950-1 2005
- Protección primaria + secundaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Reducción de transitorios: mínimo 50 dB desde la banda media de audio hasta 50 MHz
- Performance de supresión: transitorios y spikes de ±2 V en cualquier punto de la senoide son atenuados
- Corriente de descarga: 100 KA (onda 8/20 μs)
- Indicador de estado (LED azul) y de falla (LED rojo)
- Alarma remota por contactos secos NA/NC
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 220 / 380 VCA ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Configuración eléctrica | Trifásica estrella |
| Modelos | EC-3-430 / EC-3-450 / EC-3-470 / EC-3-4100 / EC-3-4200 / EC-3-4250 |
| Corriente de carga | 30 A – 50 A – 70 A – 100 A – 200 A – 250 A |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Factor de cresta | Apto para cargas no lineales con factores de cresta arriba de 3,0 |
| Capacidad de corriente de descarga | 100 KA (onda 8/20 μs) por fase |
| Tensión residual | <500 V (Cat. B3 6 kV/3 KA, combination wave 1.2/50 μs – 8/20 μs) |
| Banco capacitivo | Compensación de pérdida de tensión de la señal de salida en 50 μs sin pérdida de potencia |
| Tiempo de respuesta | <2 nanosegundos |
| Temperatura de operación | −40 a +70 °C |
| Humedad | 5% a 85% no condensada |
| MSNM | Funcionamiento óptimo hasta 3.500 m sobre el nivel del mar |
| Gabinete | Metálico IP66, certificado UL-E76083-AE y VDE-6312UG, reforzado, con puerta, apto para intemperie (outdoor) |
| Peso | 18 kg y 22 kg (según modelo) |
| Medidas | 380 × 380 × 210 mm |

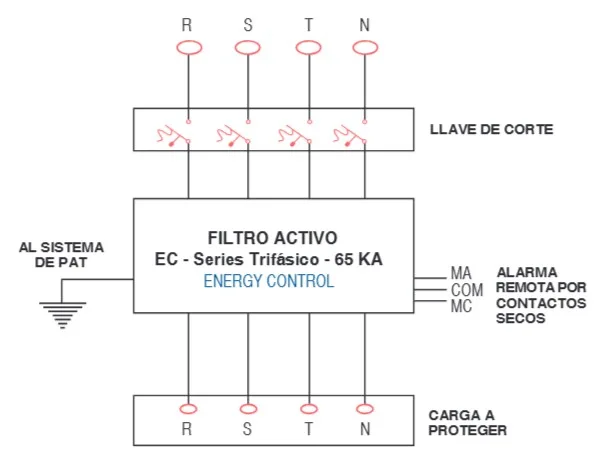

Diagrama de conexión
