Filtros activos de línea · Filtros online
ECM Series · Serie A
Los dispositivos de protección con filtro activo ECM Serie A, con seguimiento activo, proveen una eficaz protección contra transitorios, spikes y ruido en las líneas de alimentación eléctrica, tanto en Modo Normal como en Modo Común. Los filtros activos monitorean permanentemente la forma de onda respondiendo instantáneamente a la detección de transitorios. Actúan como protectores primarios y secundarios cubriendo las categorías A, B y C según IEEE C62.41. La aplicación es tanto en CA como en DC.
- Corriente de descarga (8/20 μs)
- 45 KA
- Corriente de carga
- 2 – 10 A
- Reducción de transitorios hasta 50 MHz
- 50 dB
- Tiempo de respuesta
- <5 ns
- Garantía 5 años
- Bureau Veritas
- IEC 60950-1 2001
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Comportamiento online de eliminación de disturbios eléctricos y ruido de línea
- Reducción de transitorios: mínimo 50 dB desde la banda media de audio hasta 50 MHz
- Performance de supresión: transitorios y spikes de ±2 V en cualquier punto de la senoide son atenuados
- Corriente de descarga: 45 KA (onda 8/20 μs)
- Indicador de estado de alta luminosidad (LED azul)
- Alarma remota por contactos secos NA/NC (opcional)
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 110/220 VCA y de 0 a 100 VDC ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Corriente de carga | 2 A – 5 A – 7 A – 10 A |
| Modelos | ECM-X02A / ECM-X05A / ECM-X07A / ECM-X10A (X = tensión CA) · ECM-DC-ZZ02A / ZZ05A / ZZ07A / ZZ10A (ZZ = tensión CC) |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Factor de cresta | Apto para cargas no lineales con factores de cresta arriba de 3,0 |
| Capacidad de corriente de descarga | 45 KA (onda 8/20 μs) |
| Tiempo de respuesta | <5 nanosegundos |
| Temperatura de operación | −40 a +45 °C |
| Humedad | 5% a 85% no condensada |

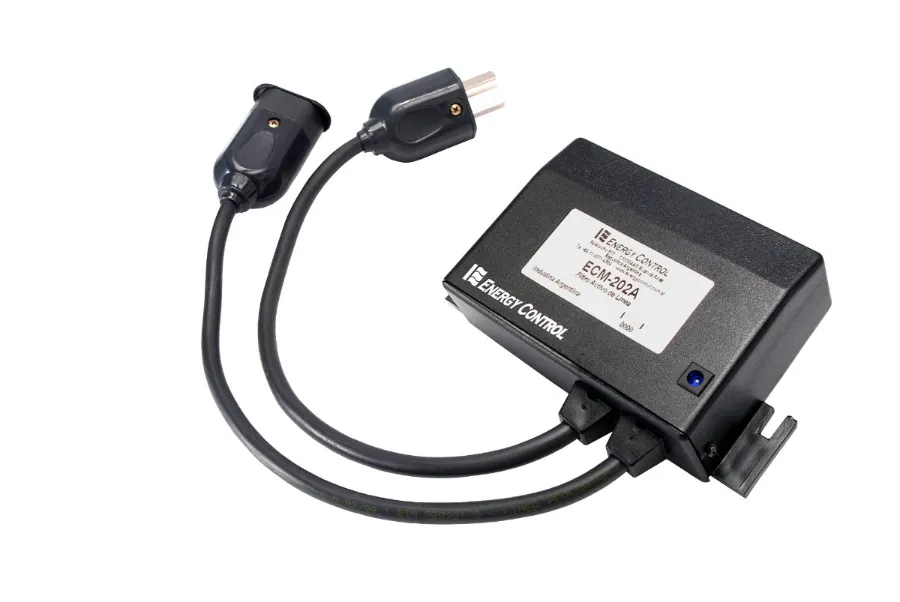

| Conexionado | Cables de conexión con fichas macho y hembra para CA y sin fichas para DC |
| Gabinete | Plástico ignífugo de alto impacto, sellado en epoxi |
| Peso | 460 g |
| Medidas | 105 × 750 × 35 mm |

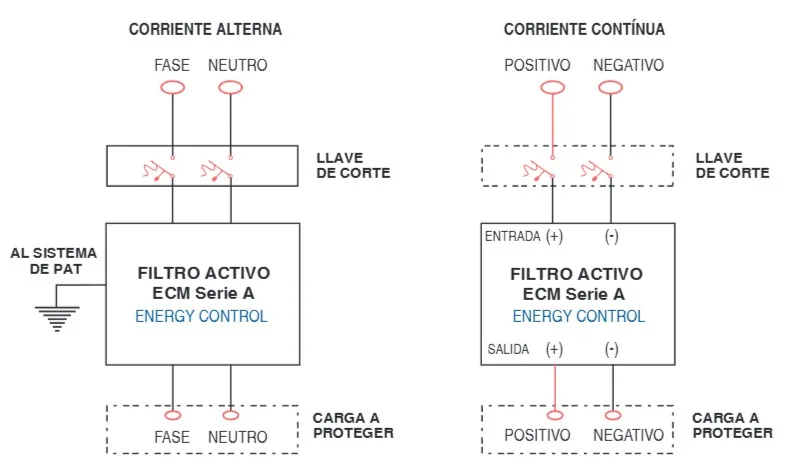

Diagrama de conexión
