Filtros activos de línea · Filtro activo de línea online en áreas de alta exposición

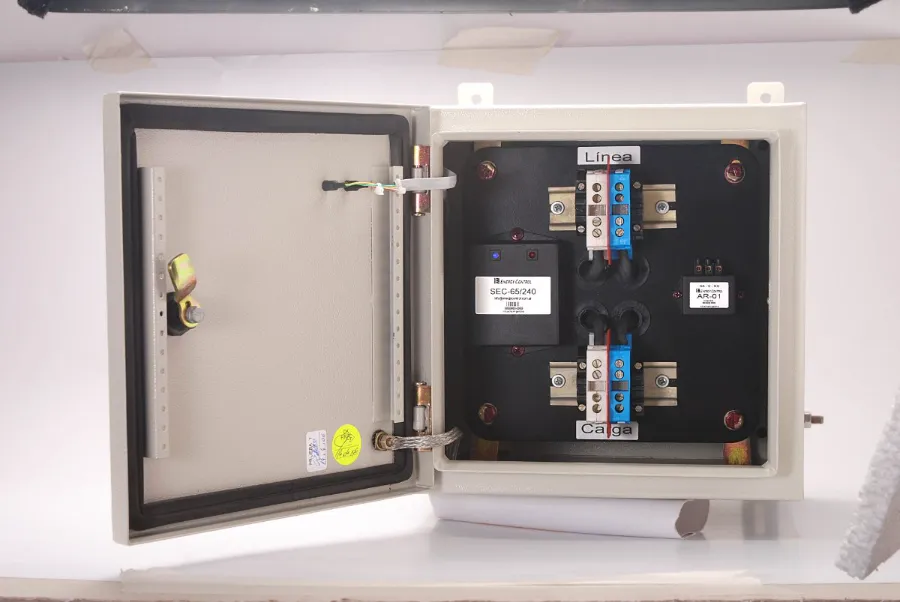

EC Series
Los dispositivos de protección con filtro activo EC-Series, con seguimiento activo, proveen una eficaz protección contra transitorios, spikes y ruido en las líneas de alimentación eléctrica, tanto en Modo Normal (disturbios entre fase y fase o fase y neutro, también llamado Modo Diferencial) como en Modo Común (disturbios entre fase y tierra o neutro y tierra). Los filtros activos monitorean permanentemente la forma de onda respondiendo instantáneamente a la detección de transitorios. Actúan como protectores primarios y secundarios cubriendo las categorías A, B y C según IEEE C62.41. La aplicación es tanto en CA como en DC.
- Corriente de descarga (8/20 μs)
- 65 KA
- Corriente de carga
- 30 – 200 A
- Reducción de transitorios hasta 50 MHz
- 50 dB
- Tiempo de respuesta
- <5 ns
- Garantía 10 años
- Bureau Veritas
- IEC 60950-1 2001
- Protección primaria + secundaria
Te respondemos con precio, disponibilidad y asesoramiento técnico.
Características
- Reducción de transitorios: mínimo 50 dB desde la banda media de audio hasta 50 MHz
- Performance de supresión: transitorios y spikes de ±2 V en cualquier punto de la senoide son atenuados
- Corriente de descarga: 65 KA (onda 8/20 μs)
- Indicador de estado (LED azul) y de falla (LED rojo)
- Alarma remota por contactos secos NA/NC (opcional)
Especificaciones técnicas
| Conexión | Serie |
|---|---|
| Tensión de operación | 110/220 VCA y de 0 a 100 VDC ±20% |
| Frecuencia de operación | 47 – 63 Hz |
| Modelos | EC-X30 / EC-X50 / EC-X100 / EC-X200 (X = tensión CA) · ECDC-XX30 / ECDC-XX50 / ECDC-XX100 / ECDC-XX200 (XX = tensión CC) |
| Corriente de carga | 30 A – 50 A – 100 A – 200 A |
| Regulación de carga | Mejor que el 1% desde el trabajo sin carga hasta la carga máxima (+10%, −20% de la tensión de línea) |
| Factor de cresta | Apto para cargas no lineales con factores de cresta arriba de 3,0 |
| Capacidad de corriente de descarga | 65 KA (onda 8/20 μs) |
| Tiempo de respuesta | <5 nanosegundos |
| Temperatura de operación | −40 a +45 °C |
| Humedad | 5% a 85% no condensada |
| Gabinete | Metálico IP66, certificado UL-E76083-AE y VDE-6312UG, reforzado, con puerta, apto para intemperie (outdoor) |
| Peso | 12 kg |
| Medidas | 380 × 380 × 210 mm |

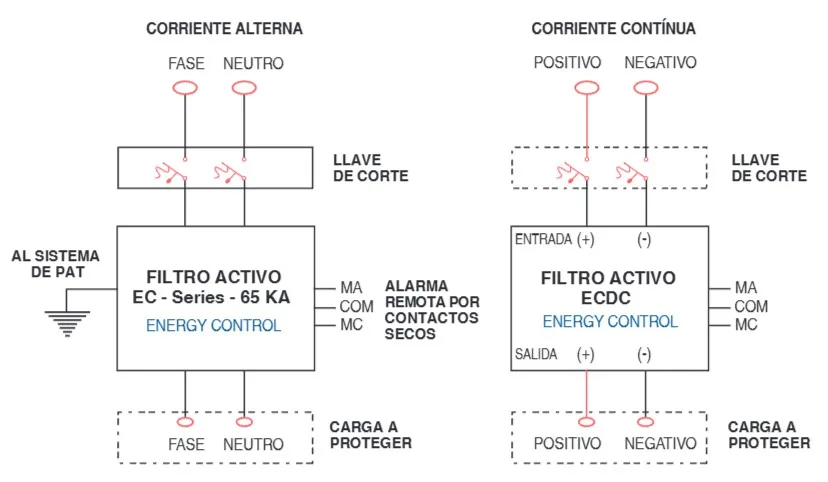

Diagrama de conexión
